PSpice 21周仿真培训 I 第15周：模拟行为模型器件的介绍
元器件模型是PSpice仿真的根基，它的准确性直接决定了电路仿真的精确度。PSpice软件内建了很多常用的电子元器件符号及其对应的模型，可以直接调用进行电路仿真和版图绘制。同时还附带强大的元器件建模工具——Model Editor，可以根据元器件数据手册的参数进行模型建立，使得PSpice模型大大扩展。尤其在17.4版本中，增加访问TI模型库入口，可以轻松调用5000多个TI模拟集成电路（IC）模型、100多个独特的模型类型，以及4000多个测试电路。
但是在实际电路设计中，还是常常遇到元器件库中恰好没有合适的元器件，或是自带库中的元器件和实际测试结果存在偏差的情况，这时就需要用户自行创建新的元器件模型，或是编辑现有的元器件特性。元器件的创建是比较复杂和艰难的过程。一般我们有两种选择：
通过直接使用SPICE语言编写lib文件建立模型
通过分立元件搭建电路生成器件模型文件
前者对于大多数工程师有极大难度，因为都没有系统学习过SPICE语言，后者相对比较容易掌握。通过分立元件搭建电路生成模型，也有两种方式：
采用绘制完整的内部电路的方式建模
采用模拟行为模型(Analog Behavioral Modeling，即 ABM）的方式进行建模
如果对于IC芯片内部电路比较了解可以采用第一种方式，但是很多时候芯片内部电路是非常复杂的，如果不是IC厂商根本无法知道芯片内部电路，而且即使是芯片厂商，也不愿意采用公开内部详细电路的方式建模。所有绝大多数还是选择采用模拟行为模型ABM、布尔逻辑、IF语言和无源元件电阻、电容、电感等搭建电路的方式建模。
因此，在PSpice教程的建模单元的第一期，我们打算先介绍建模核心的模拟行为模型（Analog Behavioral Modeling，即ABM）器件。
本周看点：
认识PSpice提供的各种ABM器件

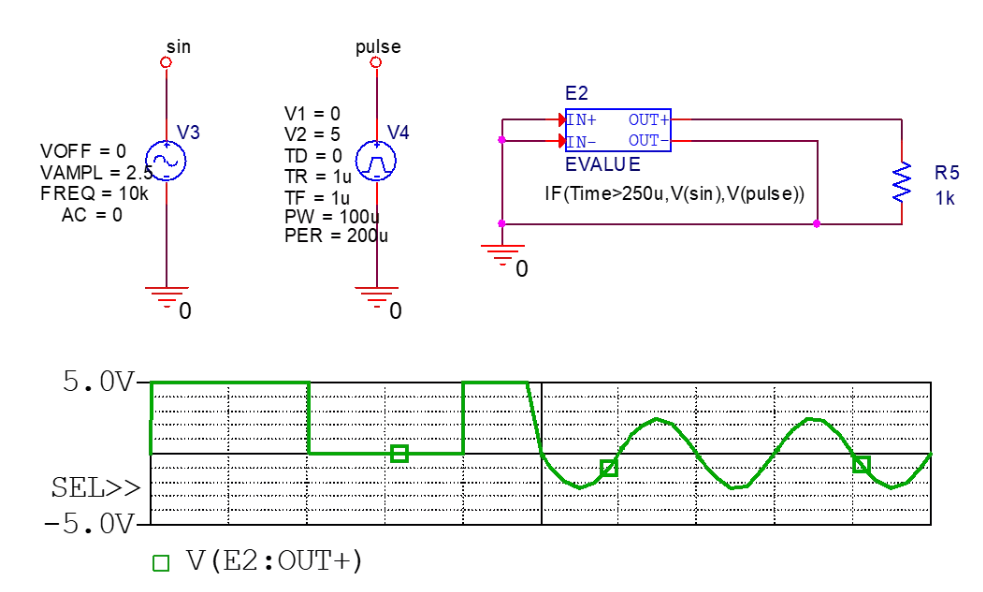

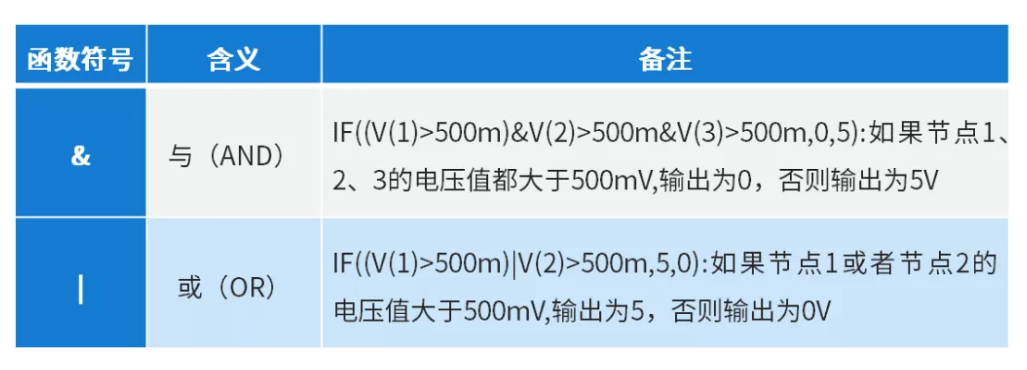

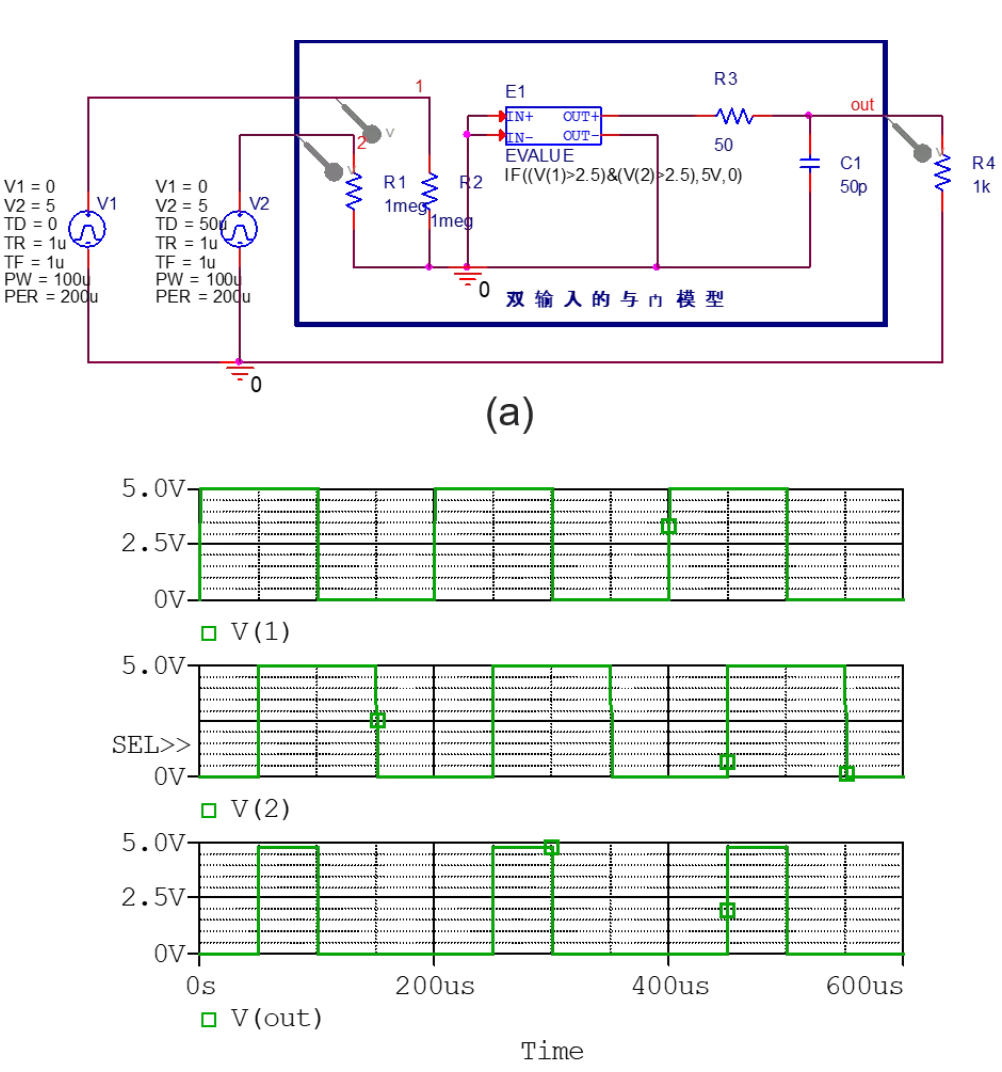

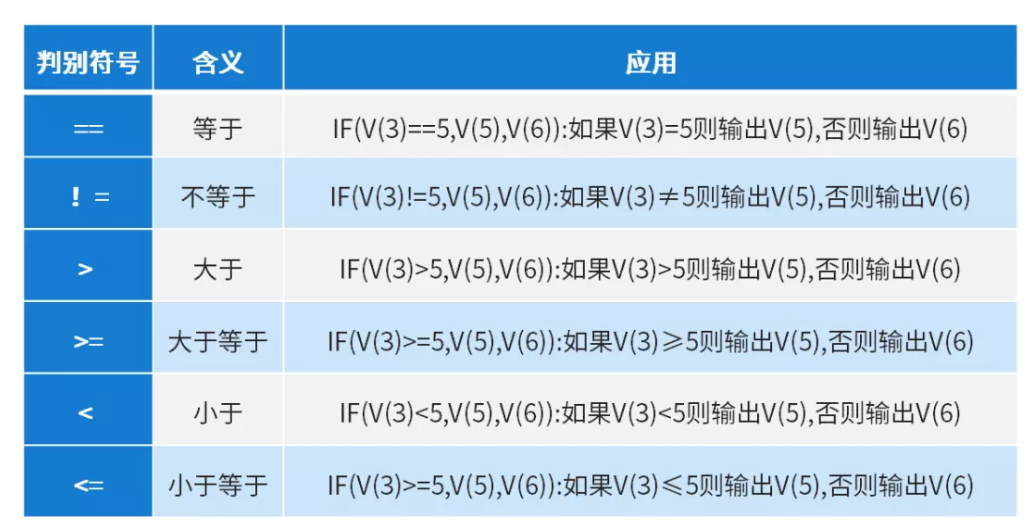

学习IF语句建立逻辑功能器件模型

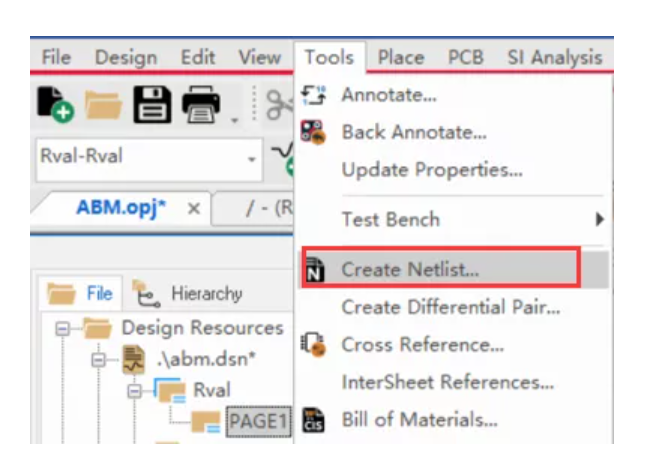

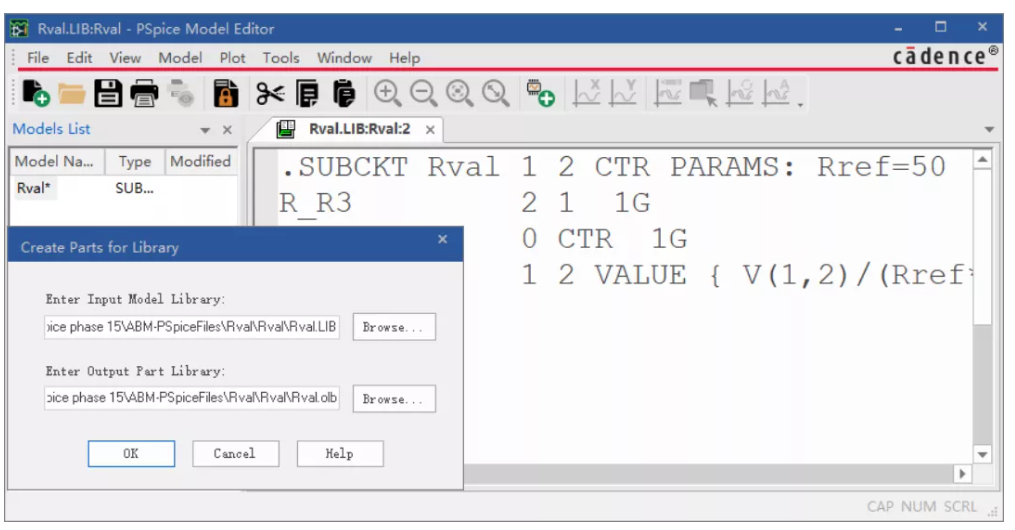

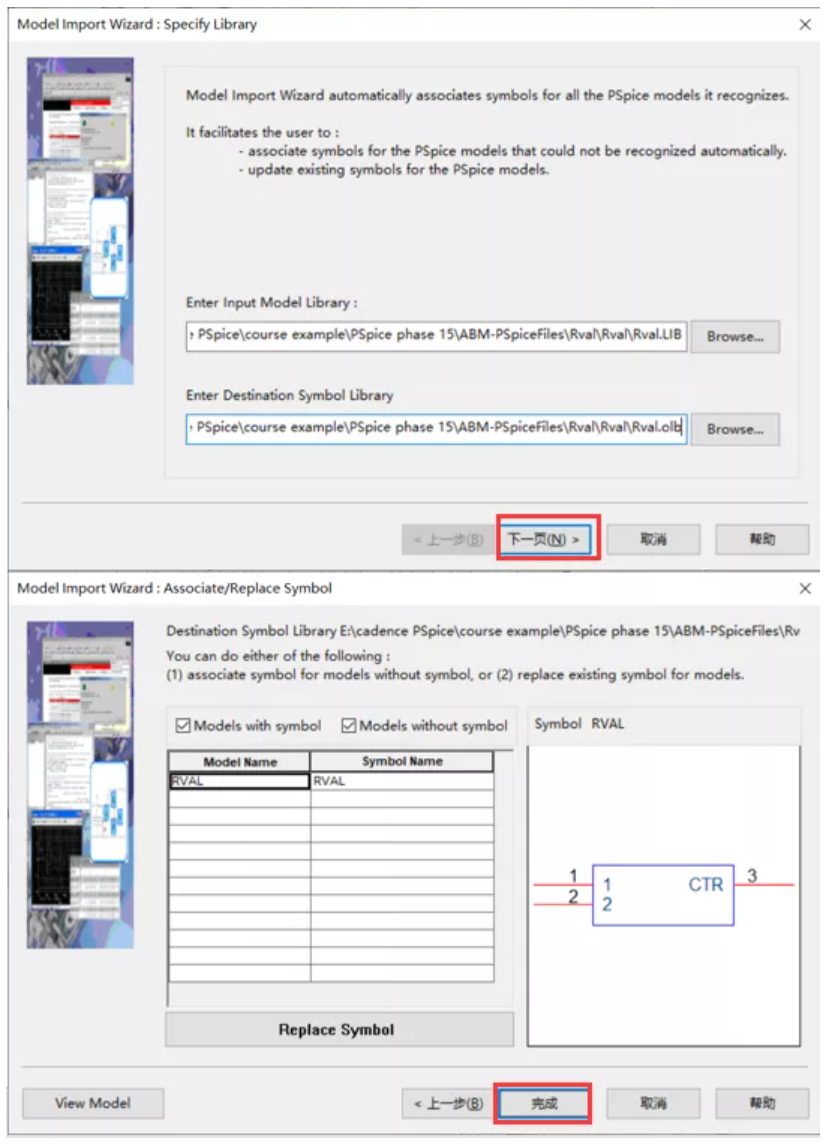

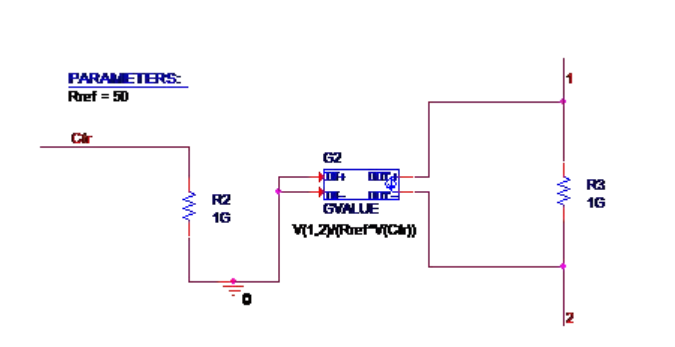

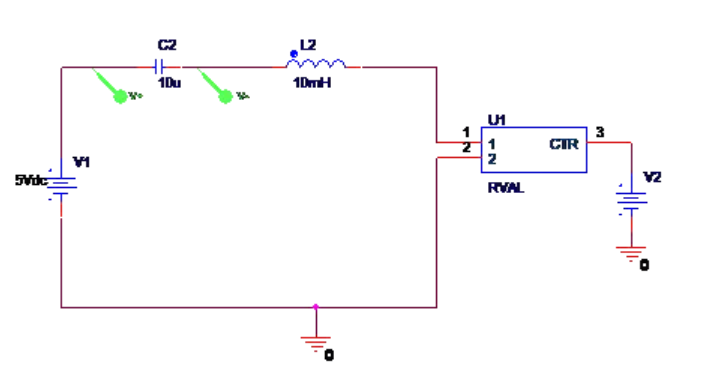

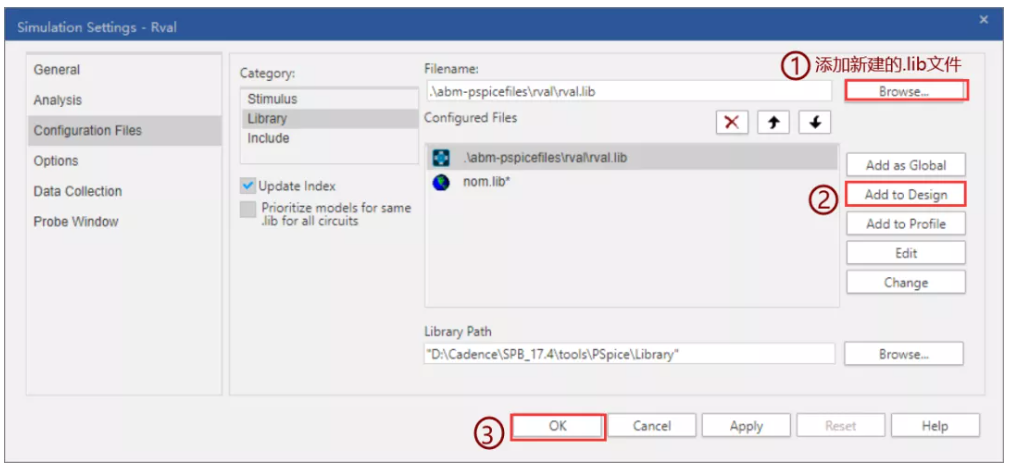

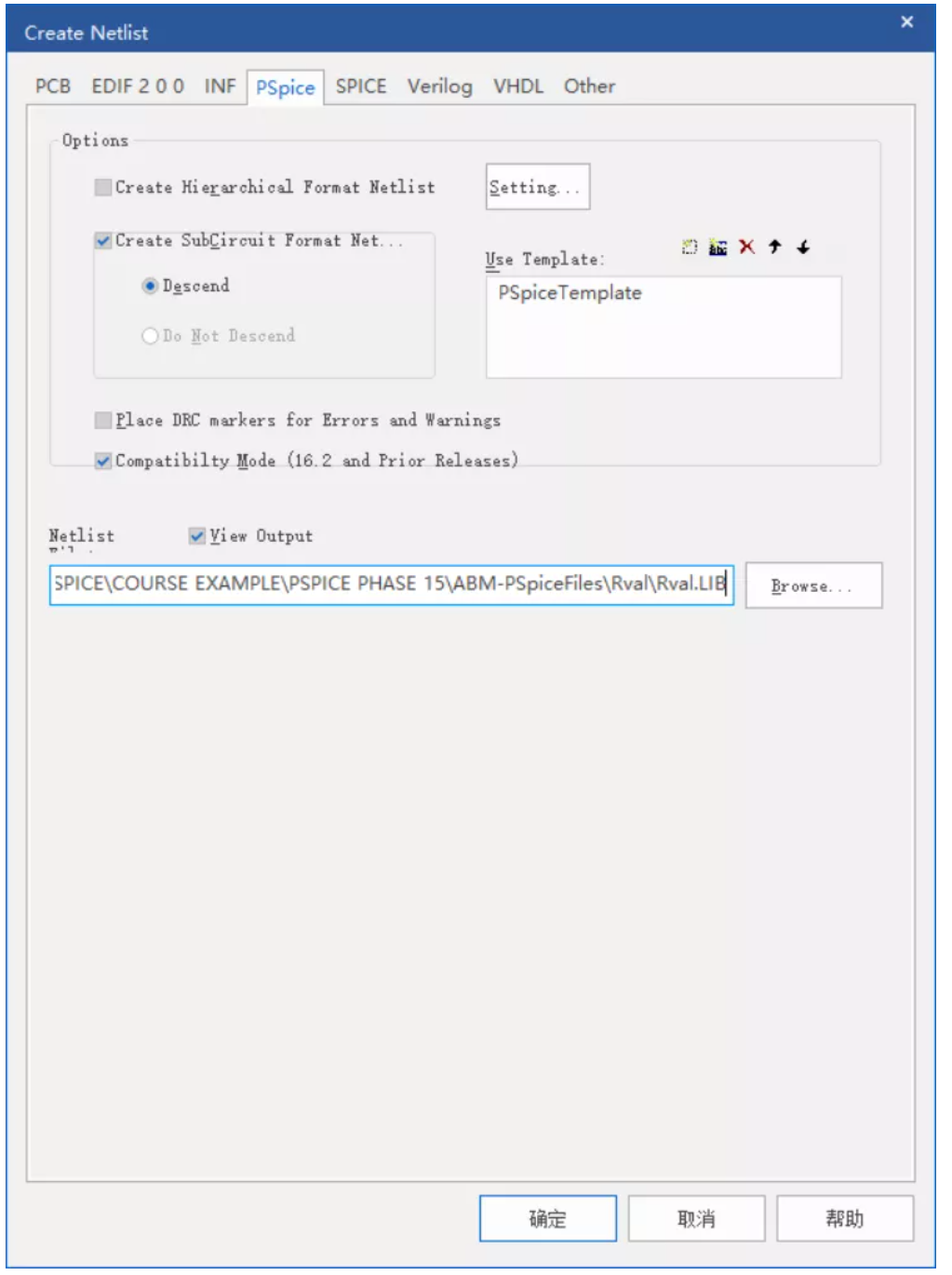

实操利用ABM器件创建SPICE模型
模拟行为模型器件（以下简称 ABM器件）是元器件建模中最为重要的器件，它能够通过调用数学函数及查表方式灵活描述电子器件的功能。绝大多数模拟集成芯片的模型都是通过ABM器件进行建模的。同时ABM器件也用于电路系统功能原理的仿真分析，为电路设计提供扩展空间。

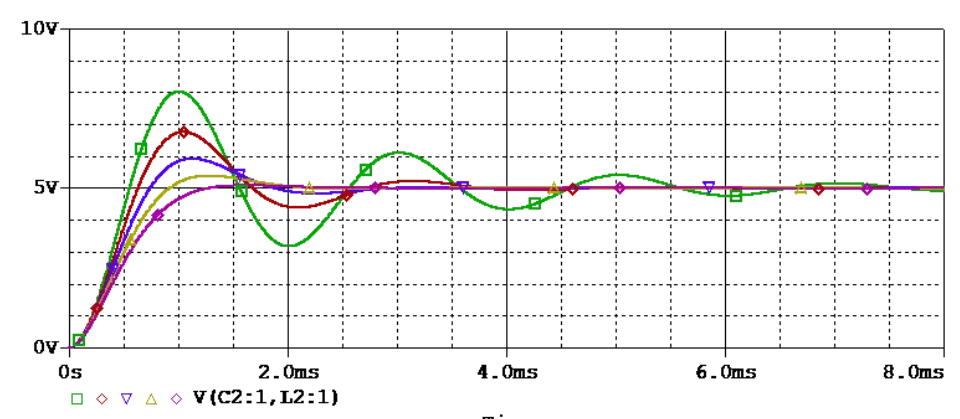

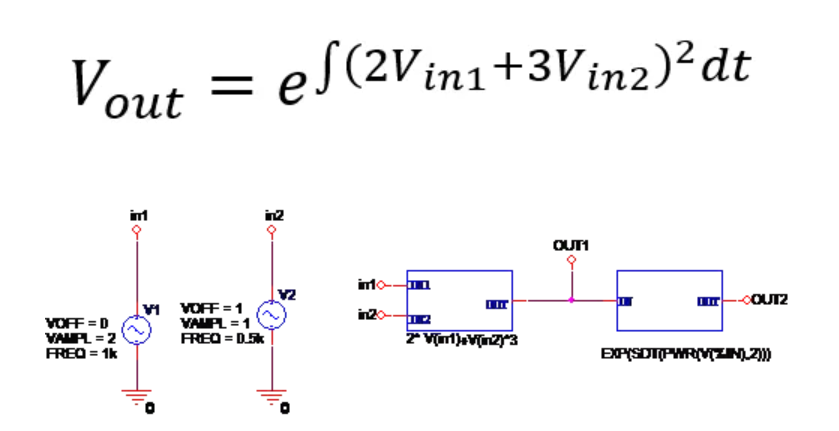

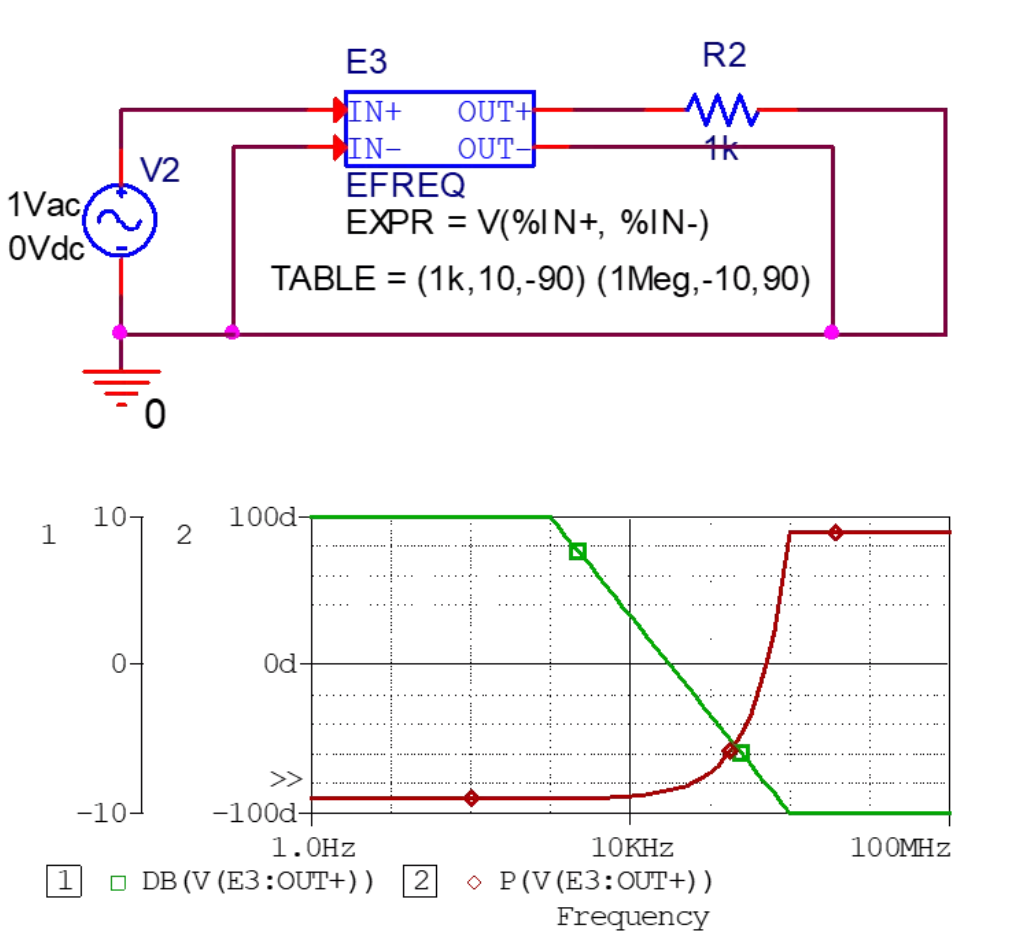

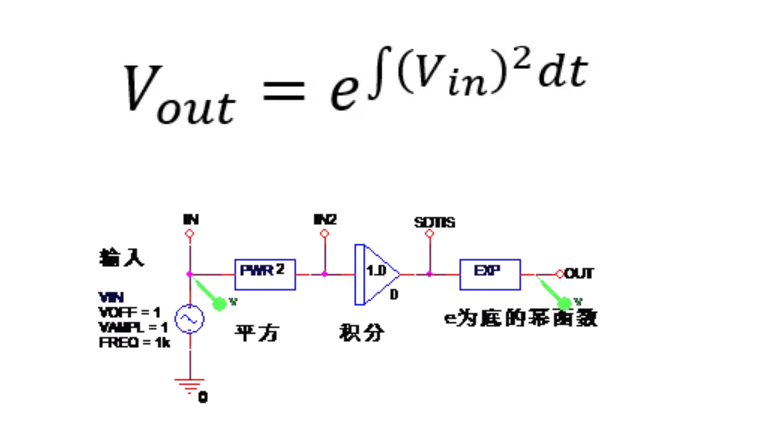

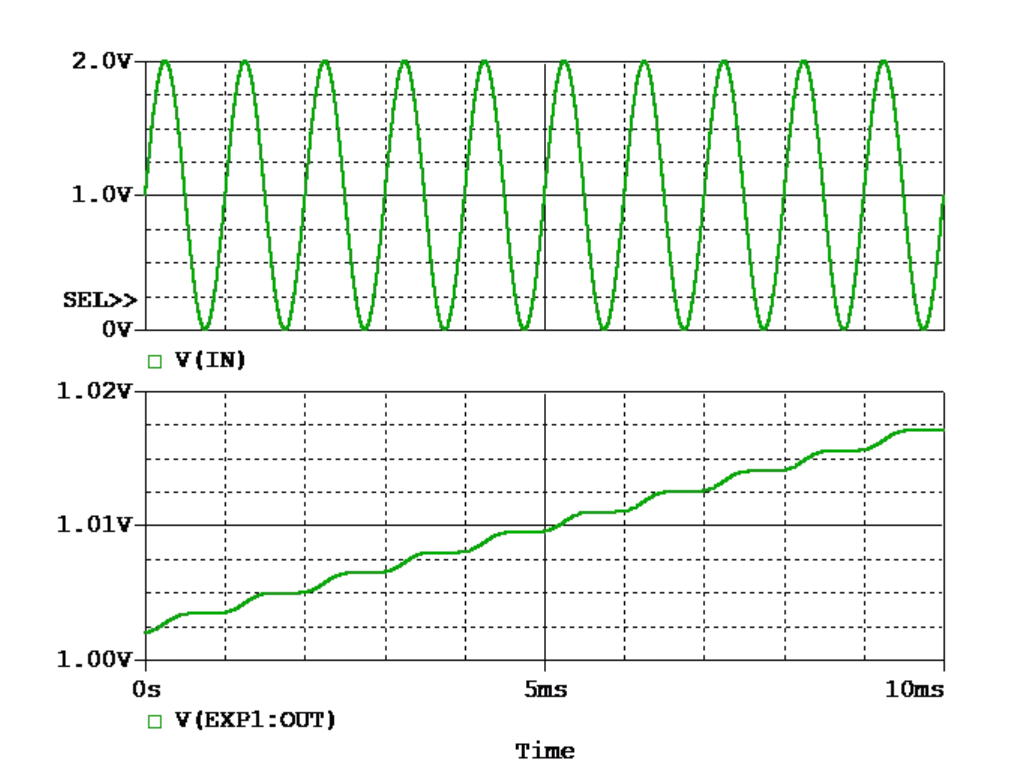

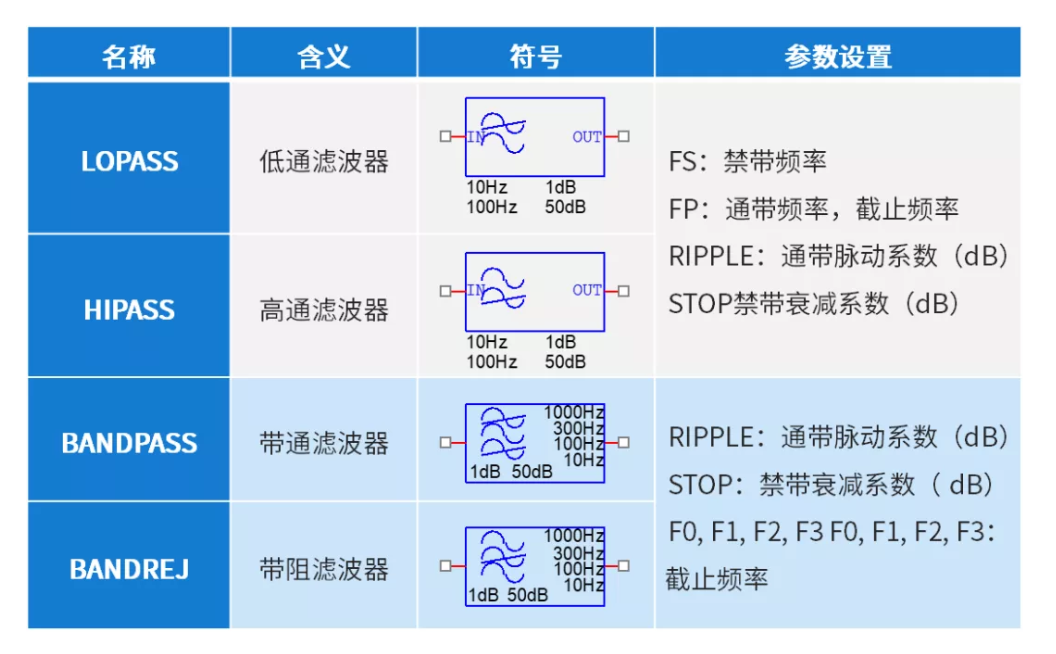

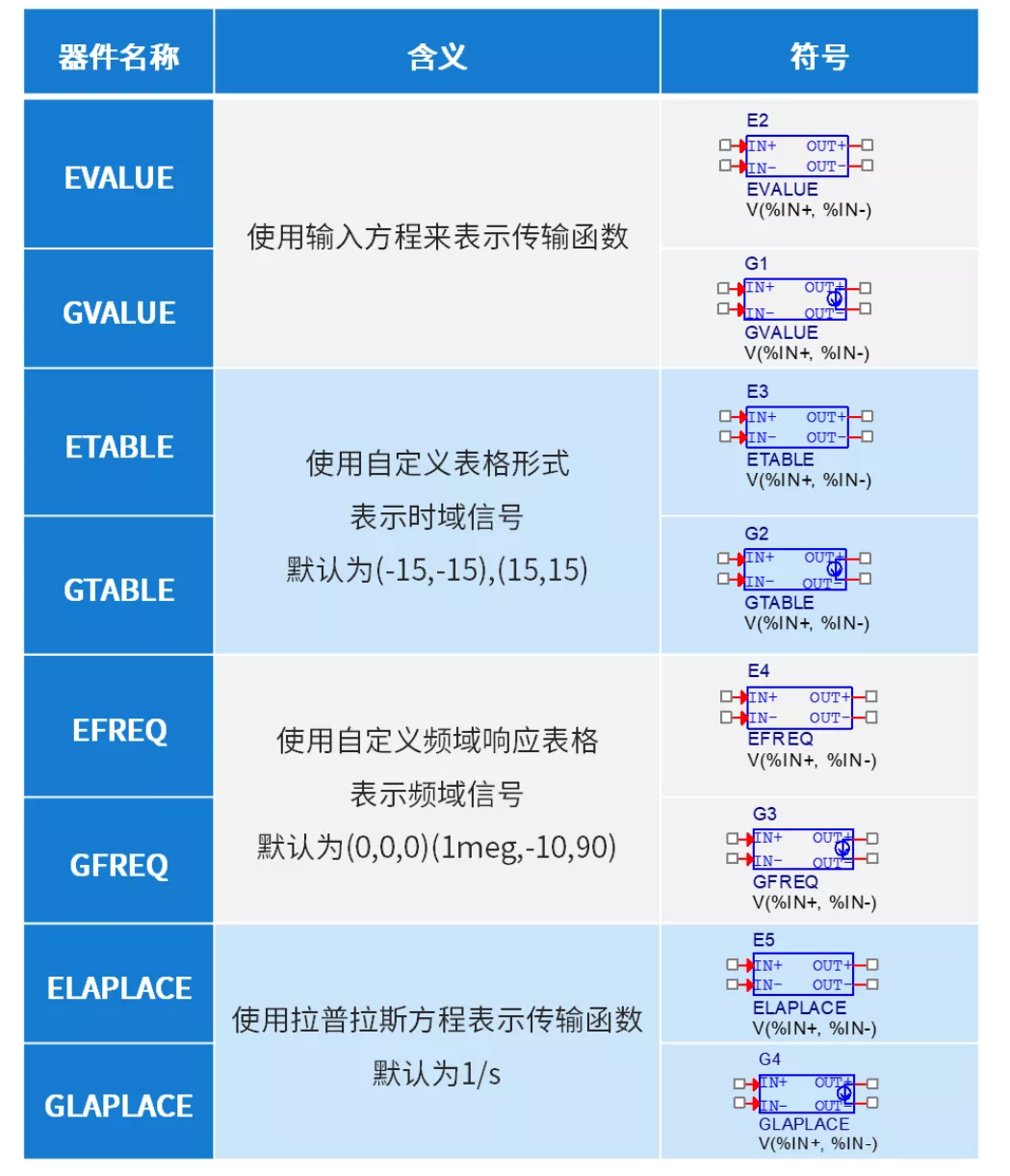

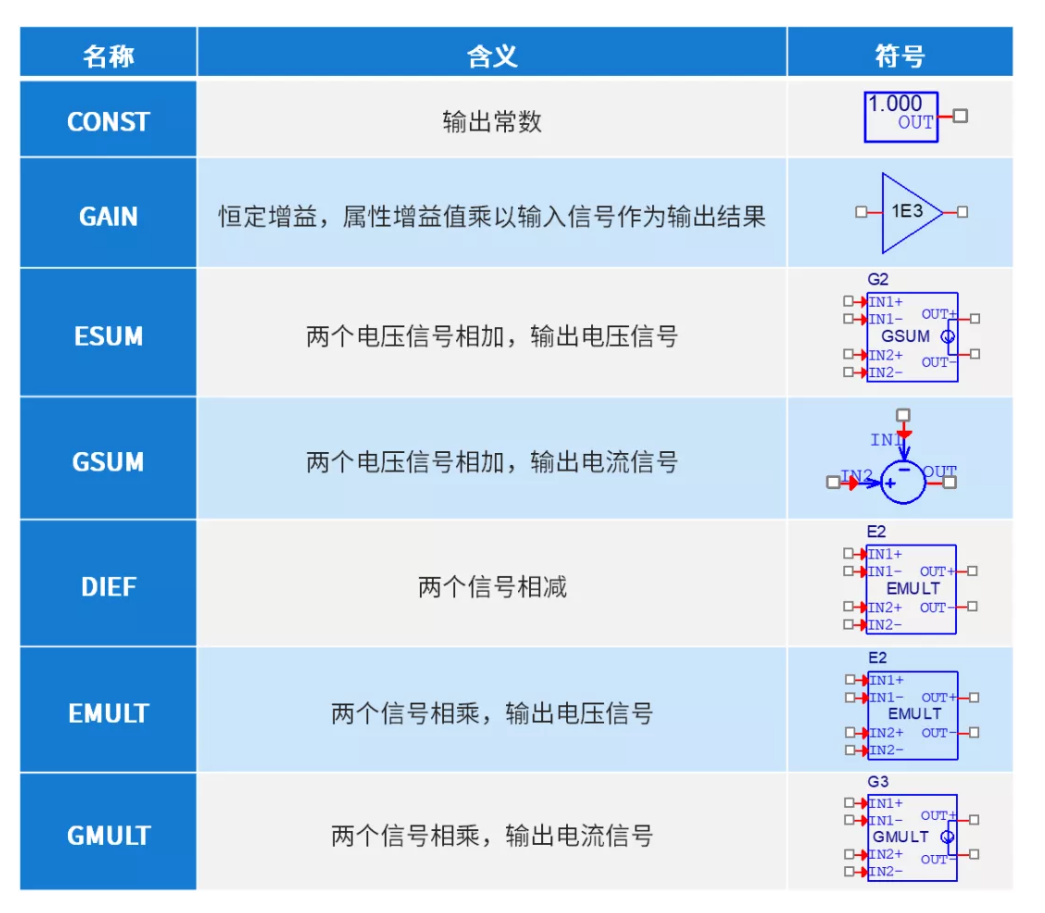

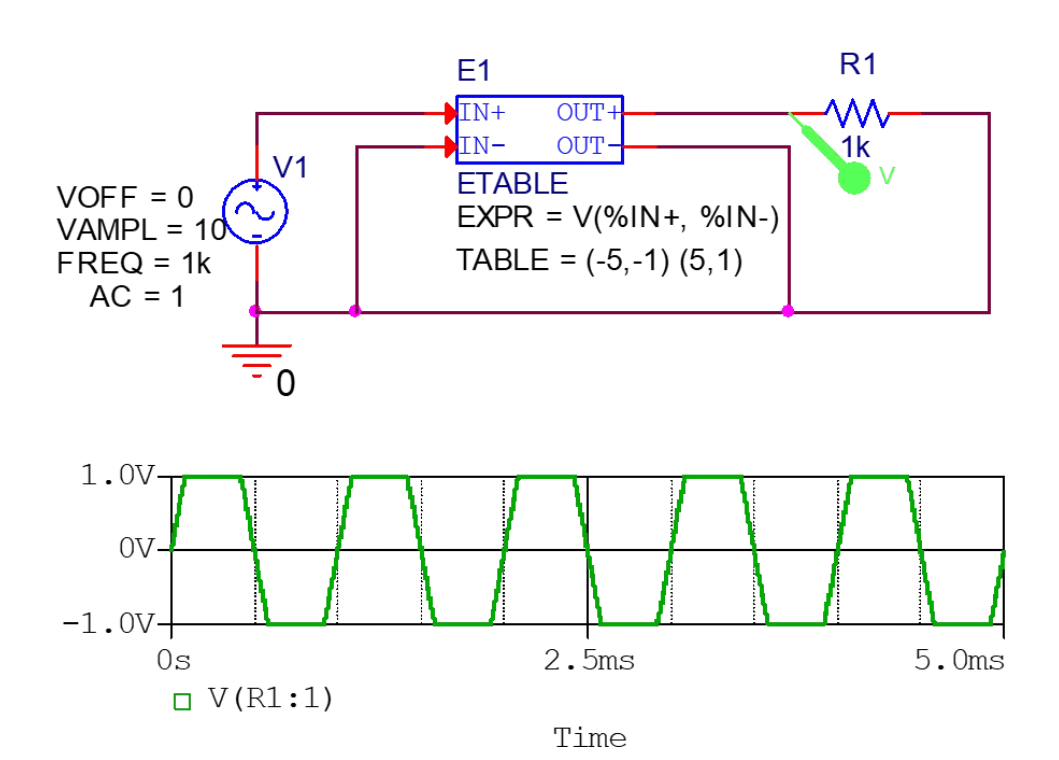

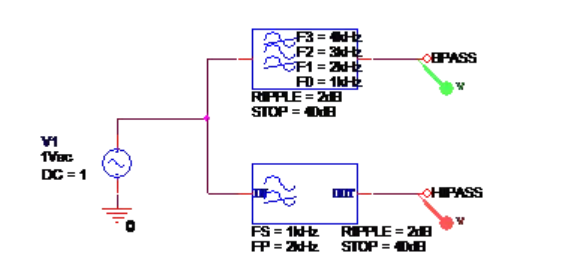

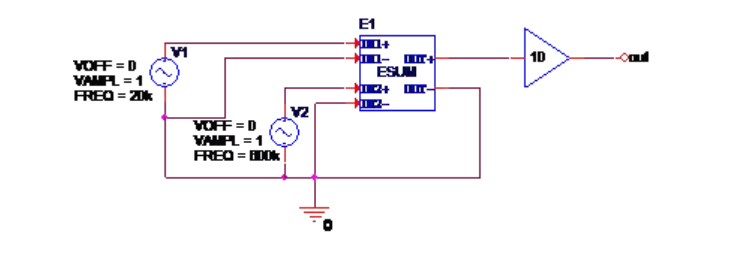

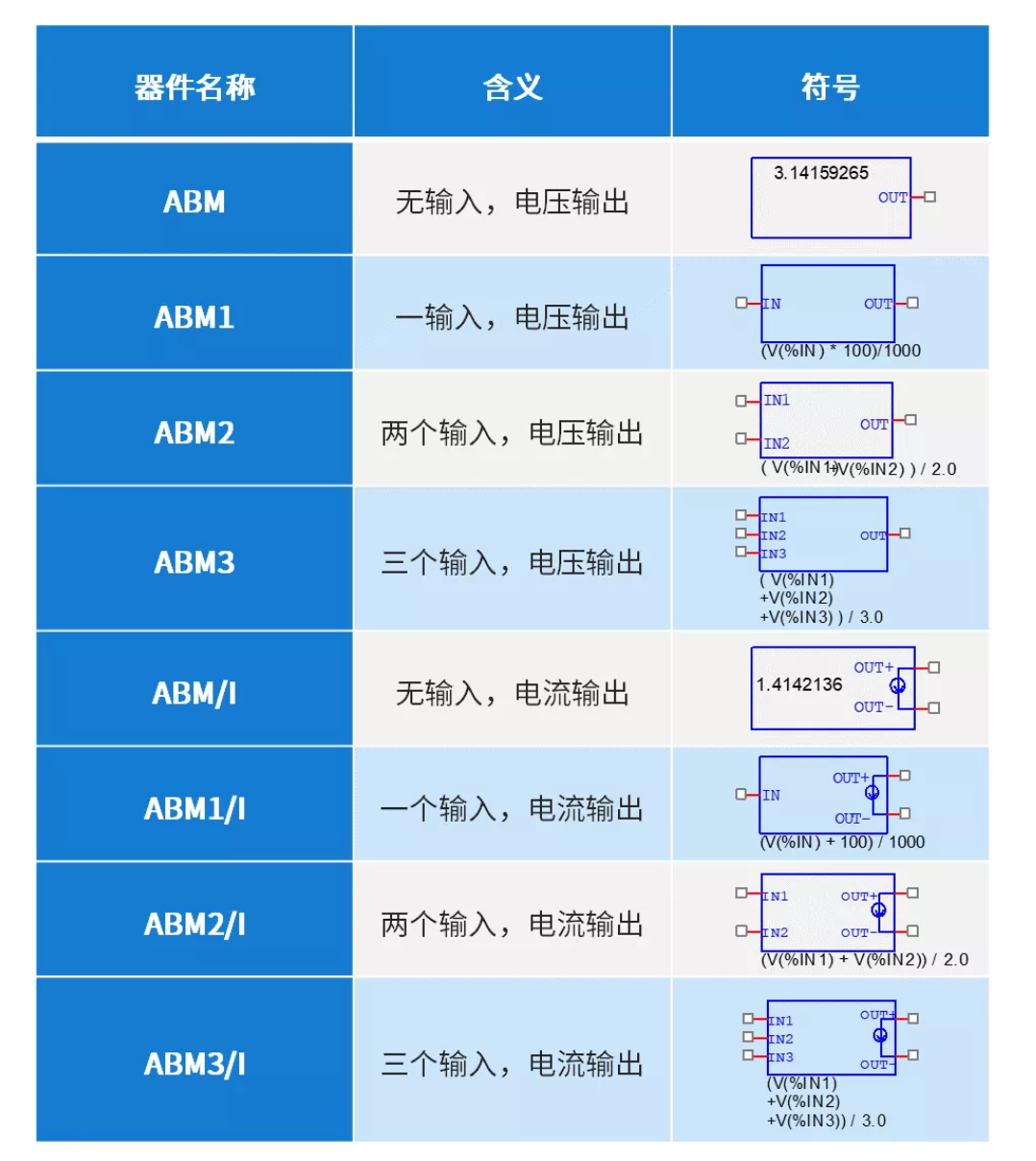

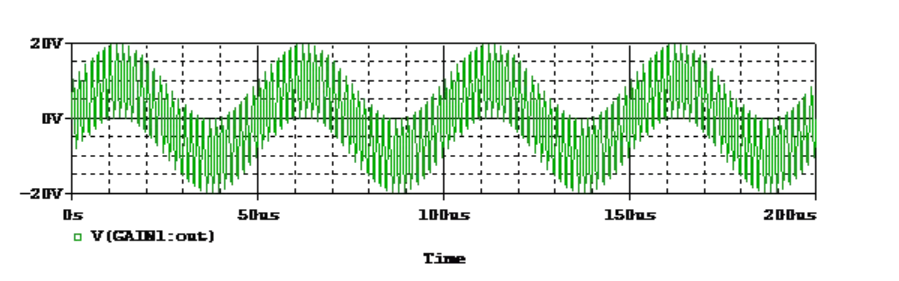

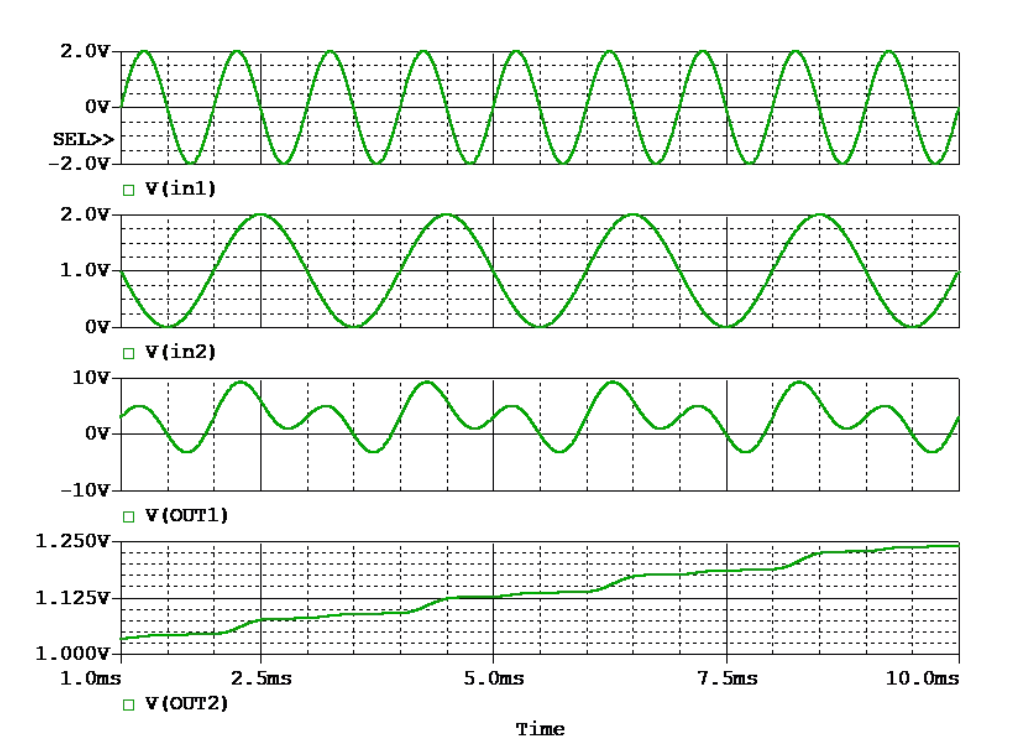

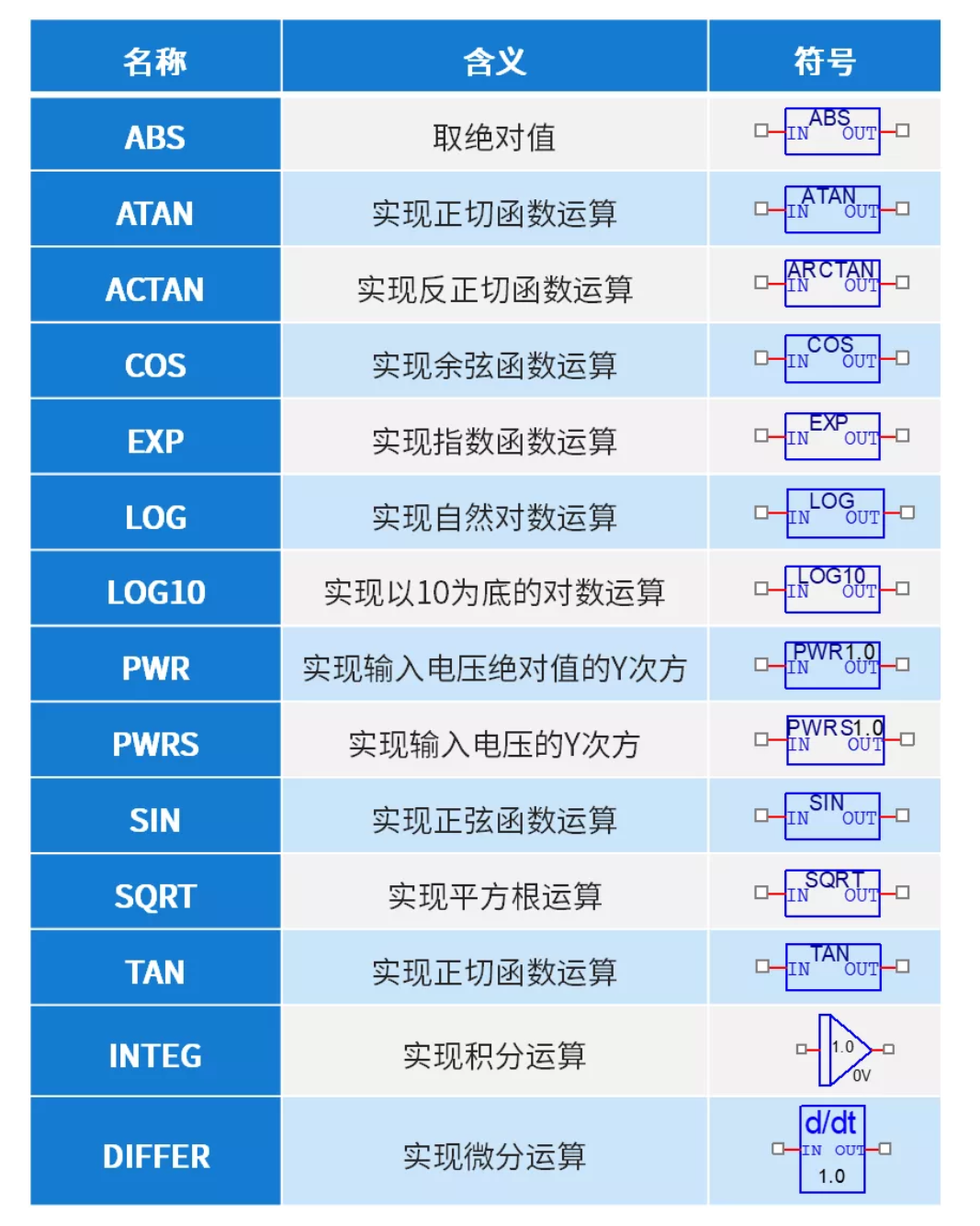

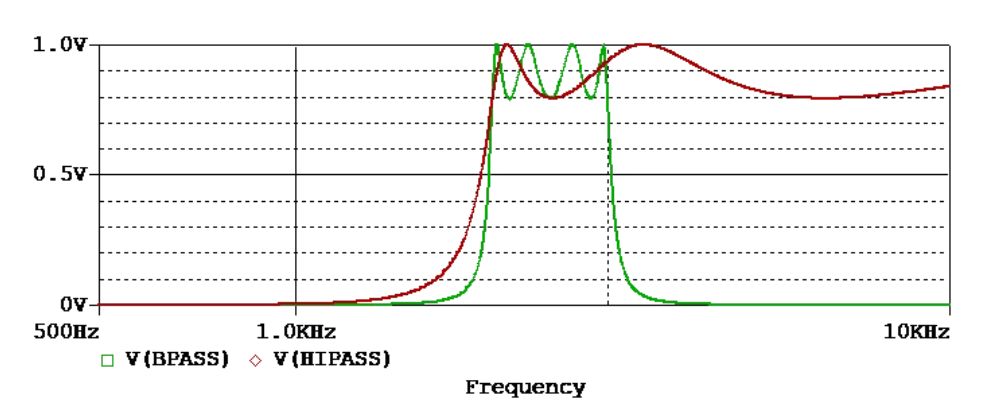

1 ABM器件 常见的模拟行为模型皆存于ABM.olb库中。下面我们分别来对该库中的器件进行依次的介绍。 01 基本器件 表15.1是ABM基本器件列表，实现常数设置和基本运算功能，通常情况下不必设置其属性值。 表15.1 ABM基本器件列表 基本器件的使用也很简单，图15.1所示为ABM基本器件构建一个音频信号与载频信号混频后放大10倍的信号。图15.2是仿真输出波形图。 图15.1 基本器件的仿真电路 图15.2 运行后的波形 02 表达式器件 表达式器件能够通过编写函数实现多种功能。可以在表达式语句中使用所有的标准PSpice运算符，也可以通过使用表达式属性参量描述网络节点或常量。表15.2给出了PSpice库中包含表达式的器件。 表15.2 表达式器件列表 这些元器件的设置都是相同的，主要是对符号下方的表达式进行编辑，方法也很简单，只要双击该表达式就可以。图15.3所示是建立一个如下表达式的信号： 图15.3 表达式器件的仿真电路 图15.3使用了两个ABM表达式器件，其中第二个中使用了标准PSpice运算符：PWR(x,y)、SDT(x)和Exp(x)，马上数学函数器件中会介绍。图15.4是瞬态分析得到的仿真波形。 图15.4 表达式器件的仿真结果 03 数学函数器件 ABM数学函数器件见表15.3，每个器件可以实现输入和输出间的数学函数运算，都是包含一个输入一个输出。 表15.3 ABM数学函数器件列表 数学函数元器件应用比较简单，因为都是只有一个输入一个输出，除了PWR和PWRS需要设置多少次方，还有积分和微分需要设置倍数外，其他的元器件都不需要设置参数，只要选择对元器件就可以了。图15.5是实现图15.3中第二个表达式器件的运算： 图15.5 数学函数器件的仿真电路 图15.6 数学函数器件的仿真波形 04 切比雪夫滤波器 切比雪夫滤波器通过设置特性频率值、通带最大纹波和最小衰减值对信号进行滤波，滤波器器件适用于设计低通、高通、带通、带阻滤波器。表15.4表示ABM中包含的滤波器。 表15.4 切比雪夫滤波器列表 图15.7为高通滤波器和带通滤波器的测试电路。图15.8是滤波器的频率特性曲线。 图15.7 滤波器的测试电路 图15.8 滤波器电路的频率特性 05 等效器件 从理论上讲，所有的有源器件皆可化成含受控源的等效电路进行分析，受控源分四类：压控电压（E），流控电流（F），压控电流（G）和流控电压（H）。 而ABM中所有的PSpice等效器件能都够被划分为E 型或者G型器件。E型器件是输出电压信号，G型器件是输出电流信号。在基本器件中介绍ESUM，GSUM，EMULT，GMULT，表15.5介绍剩余的E和G的器件。 表15.5 ABM等效器件列表 ETABLE\GTABLE和EFREQ\GFREQ中均包含两个重要的参数： EXPR：表示输入信号的函数，默认是：输入V(%IN+, %IN-) TABLE: 表格由成对数值组成，每对数值中前者为输入，后者为相应的输出，当输入为两个数值之间的值时，采用线性内插法计算对应输出值。比如图15.9中ETABLE器件： 输入（-5，-1）：表示输入电压低于-5V时，输出电压为-1V； 输入（5，1）：表示输入电压高于5V时，输出电压为1V； 当输入电压在-5和5V之间时，输出电压为-1V到1V之间的线性插值。如果图中ETABLE器件改为GTABLE，则将输出电压变为输出电流。 图15.9 ETABLE器件的使用 图15.10中的EFREQ器件： 输入（1k,10,-90），代表（输入频率，幅度，相位），表示输入信号的频率小于1kHz时，输出信号的幅度为10dB，相位为-90度； 输入（1Meg，-10，90），表示输入信号的频率大于1MHz时，输出信号的幅度为-10dB,相位为90度； 输入信号的频率在1kHz到1MHz之间时，输出信号的幅度在10dB到-10dB之间线性插值，相位在-90度到90度之间线性插值。 图15.10 EFREQ器件的使用 2 IF 语句 IF语句是PSpice模型中最常出现的语句。它的格式是：IF（t,x,y）,表示如果条件 t 满足，则输出 x,否则输出y。比如在某一模型文件中有这么一段代码：E1 4 0 Value={IF(V(1)>1,1m,10)} 这段代码表示：如果节点1的电压大于1V，那么输出端节点4和地之间的电压为1mV;否则节点4和地之间的电压为10V。 01 IF语句中的逻辑判别式 SPICE语言中用到的逻辑判别式跟C语言是一样的。具体见表15.6： 表15.6 逻辑判别式 02 IF 语言中的布尔函数 在IF的条件判断中还常常需要表示多个判定条件，这时就需要用到布尔函数。具体见表15.7： 表15.7 布尔函数 图15.11(a)蓝色框中是一个双输入与门的模型。图(b)是其测试结果。 图15.11双输入与门的仿真电路与测试结果 03 Time时间变量 电路进行瞬态分析时，利用ABM可以对Time进行提取，然后进行逻辑判断或其他功能。比如可以利用IF语句选择不同时间段的输出波形。如图15.12，当瞬态分析时时间范围设置为0到500us。IF语句表明时间大于250us时，输出正弦波，小于等于250us，输出方波。 图15.12 利用IF语句进行波形选择输出 IF语言还可以嵌套，比如：IF(Time<2m,V(1),IF(Time>4m),V(2),V(3)))，表示0到2ms输出V(1)的波形；2ms到4ms输出V(2)的波形；4ms之后输出V(3)的波形。灵活使用IF语句可以解决建模中出现的各种复杂逻辑关系。 3 利用ABM器件构建SPICE模型 可用于PSpice仿真的器件均需要包含两个文件：*.lib和*.olb。 自带库的.lib文件存储在安装目录下： ..\ Cadence\SPB_17.4\tools\pspice\library中； .olb存储在安装目录下： ..\Cadence\SPB_17.4\tools\capture\library中 因此，如果是用户自己创建器件模型，也需要同时包含.lib和.olb。现以构建一个基准值为50欧姆的压控电阻的模型为例，说明如何创建一个可以用于PSpice仿真的模型。 01 绘制电路图 在Capture的绘图区中绘制如图15.13所示的电路图，其中GVALUE为ABM器件，G器件输出是电流信号。由GVALUE的传递函数表达式，可以看出电路1、2节点之间的电阻值为Rref*V(Ctrl)，阻值随着控制端电压线性变化。 图15.13 压控电阻的模型电路 02 创建网表 在Capture界面下，选择工程管理窗口，如图15.14所示，点击需要生成网表的那页电路图，如图中的PAGE1,然后选择菜单：Tool→Create Netlist。 图15.14 创建电路网表 打开图15.15的对话框，在PSpice标签页上点击确定，创建Rval.lib。 图15.15 创建lib文件 通过给定的路径，我们可以在文件夹下找到刚刚生成的.lib的文件。 03 输出olb文件 使用PSpice中的模型编辑器Model Editor打开刚刚生成的.lib文件，或者直接在文件夹内双击刚刚生成的.lib文件，执行File→Export to capture part library，如图15.16所示，设置完毕后点击OK。 图15.16 输出olb文件 04 编辑新建模型符号 继续执行File→Model Import Wizard，为该模型选择合适的外形。如图15.17所示，系统会提供默认的外观，也可以通过“Replace Symbol”从元件库中找到可以兼容的外观直接应用。这里选择使用默认外观。 图15.17 编辑新建模型符号 按完成按钮之后，在工程文件夹下就可以看到下面两个文件： 05 模型应用 通过步骤三和步骤四，就生成了仿真模型必备的.lib和.olb文件。接着在需要调用新模型的工程下，执行PSpice→Edit Simulation Profile→Configuration File→Library，按照图15.18的步骤，将新建的库文件添加到工程中。 图15.18 在工程中添加库文件 之后就可以像调用自带库的元件一样，将构建好的压控电阻应用于图15.19所示的RLC电路中了。 图15.19 模型测试电路 为了观察电阻的压控效果，进行瞬态分析，并设置控制电压V2从0.2V变化至1V，间隔设为0.2V。得到图15.20所示的仿真波形。说明建模成功。 图15.20 测试电路的仿真结果 这一期我们介绍了建模中最重要的模拟行为模型器件，以及在描述电路逻辑关系中最常用到的IF语句，并在最后应用ABM器件构建子电路，生成一个新的器件模型。
