OrCAD PCB Productivity Toolbox

产品介绍

OrCADPCB Productivity Toolbox提供了一套实用工具，旨在通过启用或简化当前常见或新兴的许多设计任务来提高PCB设计人员的工作效率,工具箱实用程序直接集成到OrCAD PCB编辑器环境中，也遵守其一贯的执行风格，对设计人员的工具使用习惯几乎没有影响。

OrCAD PCB Productivity Toolbox模块中含有很多PCB设计的实用的功能，该软件模块避免用户通过输入/输出数据交互设计数据，旨在改进现有的软件的设计效率。

1.无缝集成在OrCAD PCB编辑器中；

2.适用于OrCAD PCB Designer专业版和标准版用户；

3.提高PCB设计师设计效率，减少设计时间。

Polar Grid功能

Polar Grid功能可以快速，轻松地完成圆形板的元件布局和互连布线，如图1所示，Polar Grid功能非常强大，它有着完备的参数设置，对于需要此功能的用户，执行非常的智能。



图1：圆形布局布线要求时，PolarGrid提供一套强大的功能满足设计者的需要

Label Tuning(丝印调整)

丝印调整功能提供自动元件丝印名称位置/旋转优化，采用图2所示的不可读丝印情况，并根据用户设置可以自动创建如图3所示的生产性要求的版本文件。

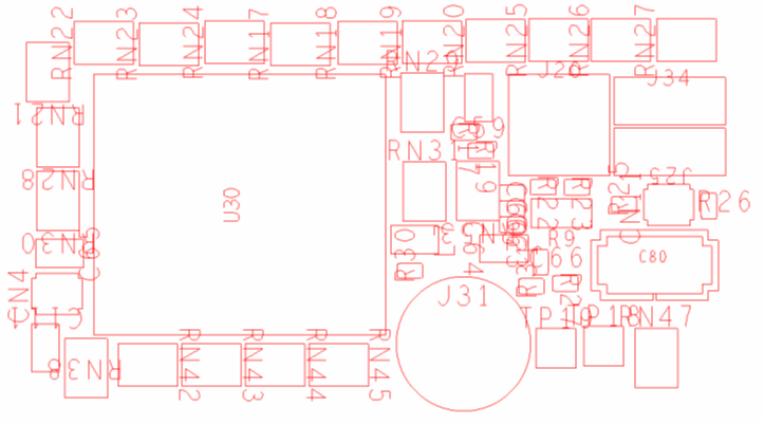

图2：PCB布局期间的典型丝印放置情况



图3：运行“丝印调整”功能后的结果

工具箱还包含其他实用功能，包括：

· Assign Net to Existing Via-在现有过孔改变信号或者网络名，而不用delete和重新添加过孔。

· Cross Copy –在保持设计要素原始属性的前提下，将设计要素复制到不同的层板。

· Barcode –创建设计部件号或其他用户定义信息的条形码图像。

· Drafting Utility-创建不基于网格但在其他对象的交叉点上的形状。

· Batch Plot-将已定义的文档批处理创建为单个进程，以便以PDF格式打印。

·  Padstack Finder-通过颜色定位和突出设计中的焊盘，将元件引脚和过孔分开。

·  Post Processing-根据制造商的要求，一键生成生产数据所需要的全部文件。

·  Color by Netclass-用于颜色设置不同Net Class满足审查和创建文档，这对高速、高电压/大电流设计非常有用。

·  PCB Library Plot-将库中的所有PCB封装记录下来，并根据选定的模板打印

·  Quick Symbol Edit-定点编辑或设计中的符号。

·  Shape Utilities-针对Shape提供一组强大的布尔运算（OR，AND，AND NOT，XOR）的操作，包括结果形状缩放。
