如何在Orcad Capture和Allegro PCB软件中实现模块电路设计以及复用

使用Orcad Capture软件和Allegro软件进行PCB设计的时候，电路图中有很多电路相同的模块，使用模块复用的操作方法可以提高工作效率、减少工作量，同时也可以使得电路板的设计整体上显的整体美观。

今天我们使用一个小模块的电源电路作为例子来讲解设计过程和方法。

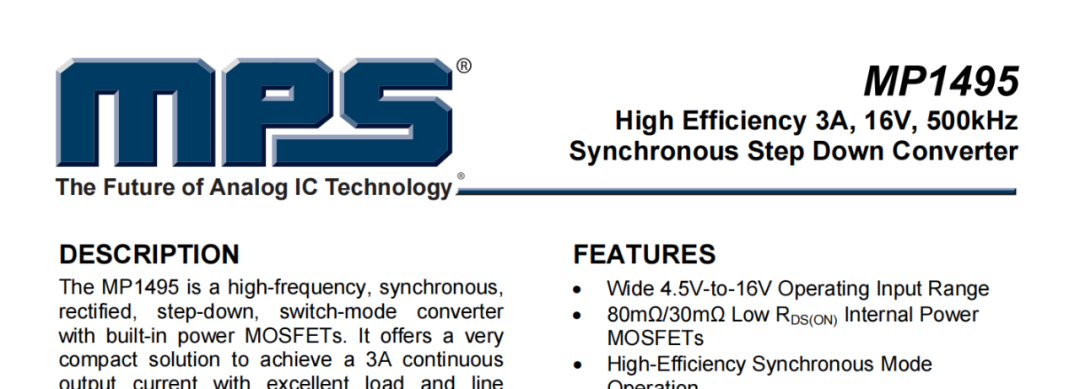

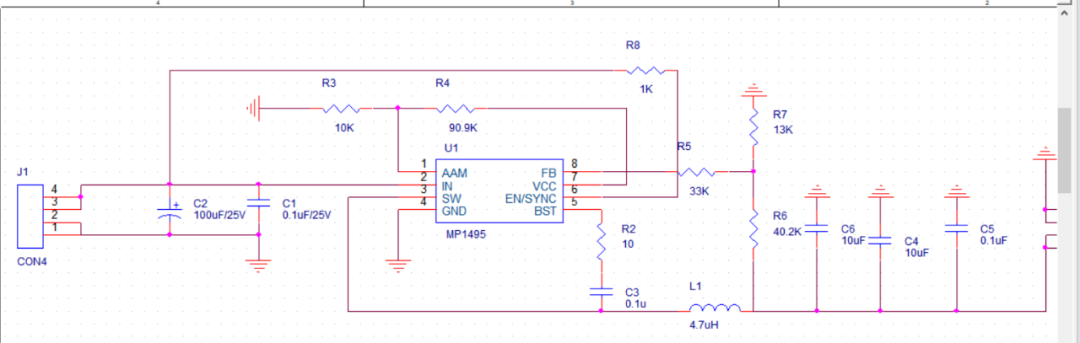

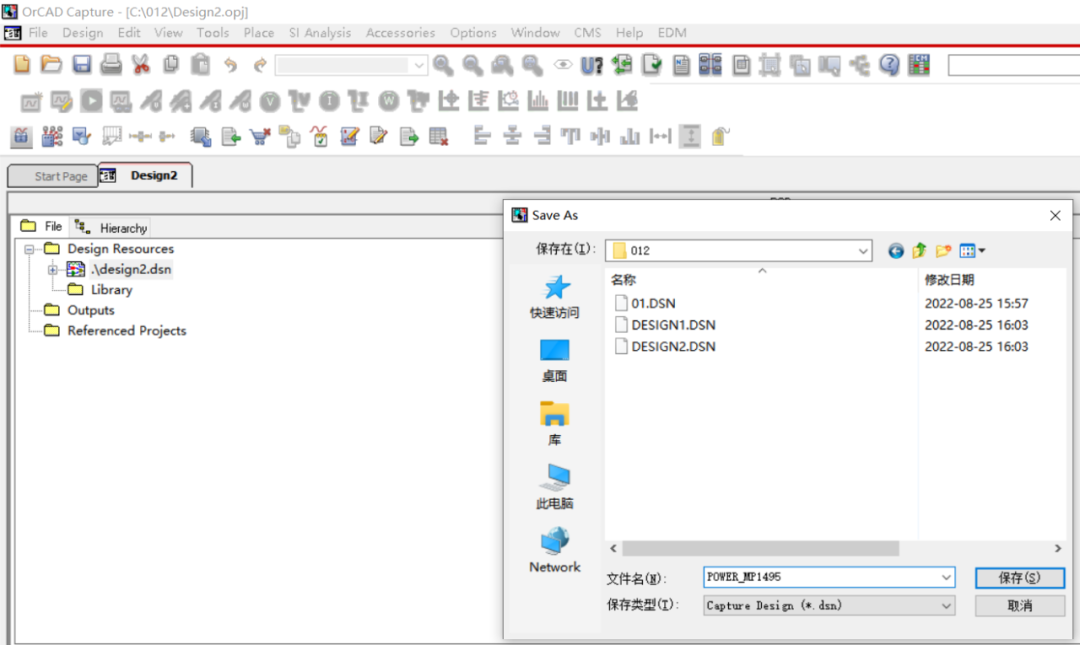

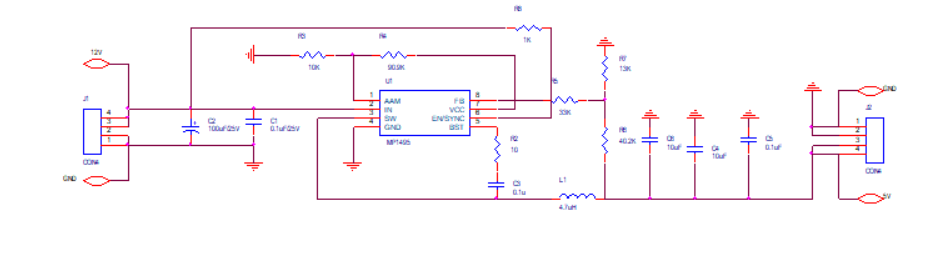

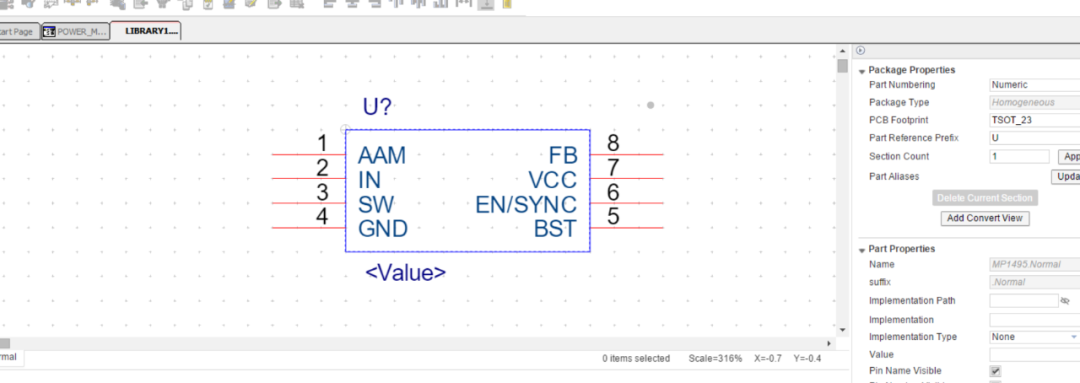

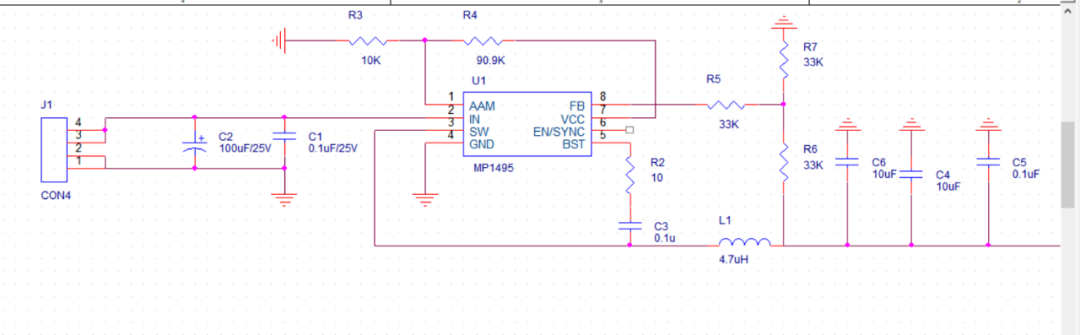

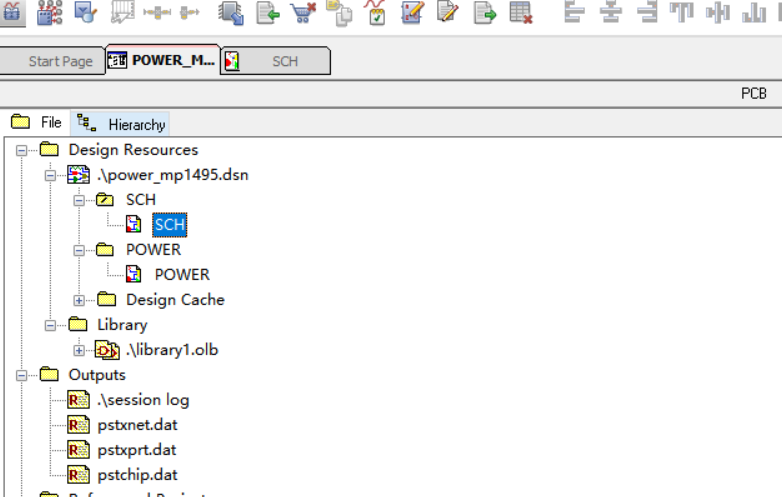

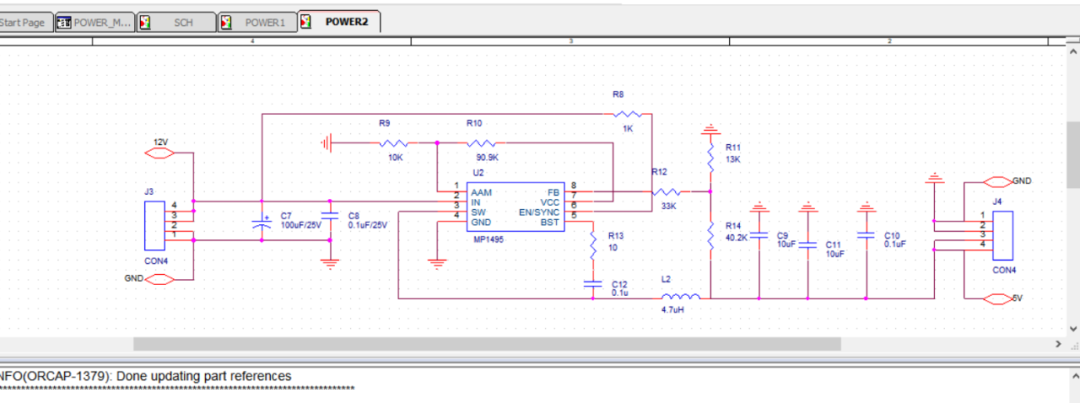

绘制完成后电源电路，如下图所示。

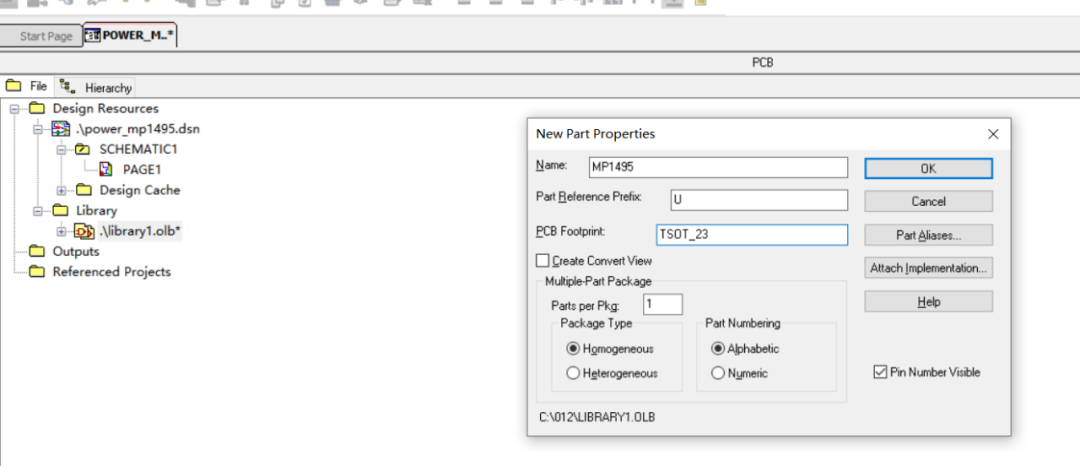

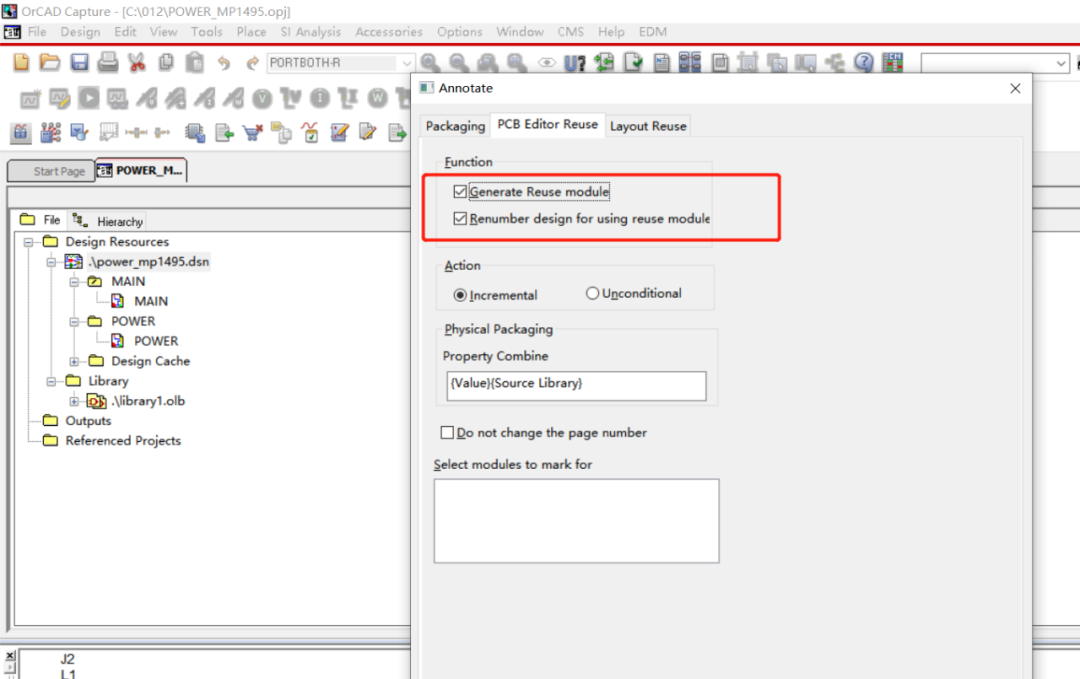

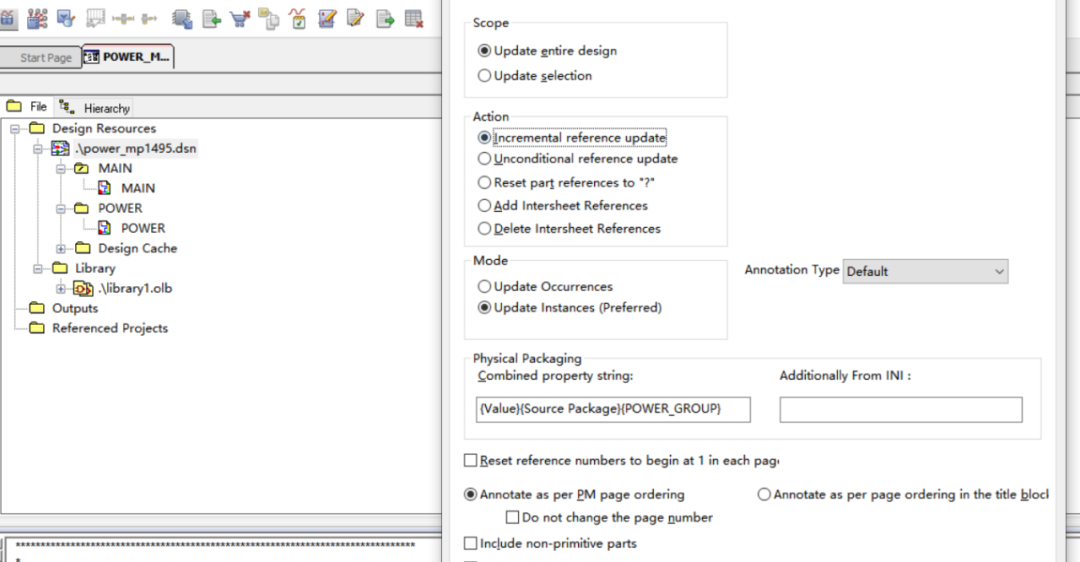

勾选PCB Editor Reuse 下的Generate Reuse module，点击确定。后续两个弹窗选择确定。

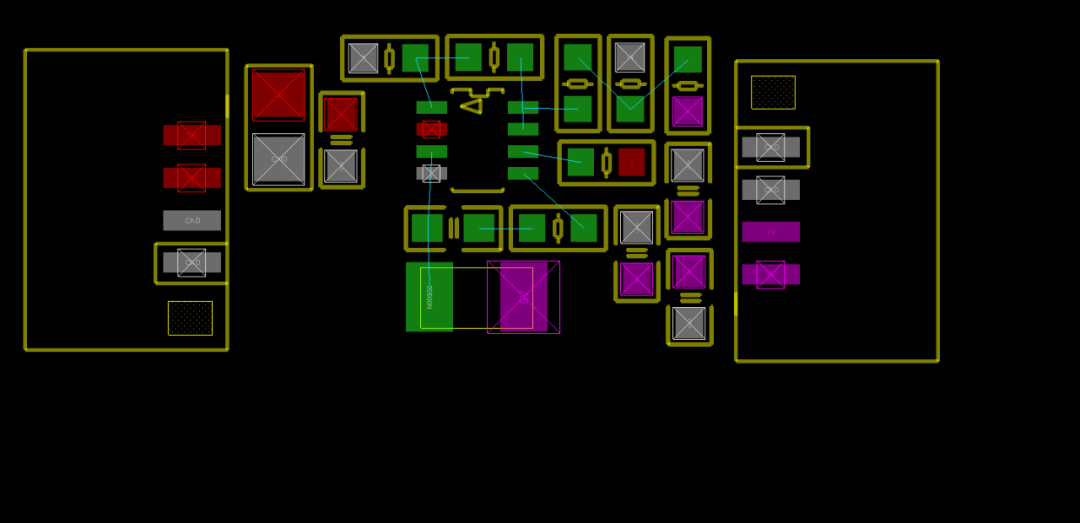

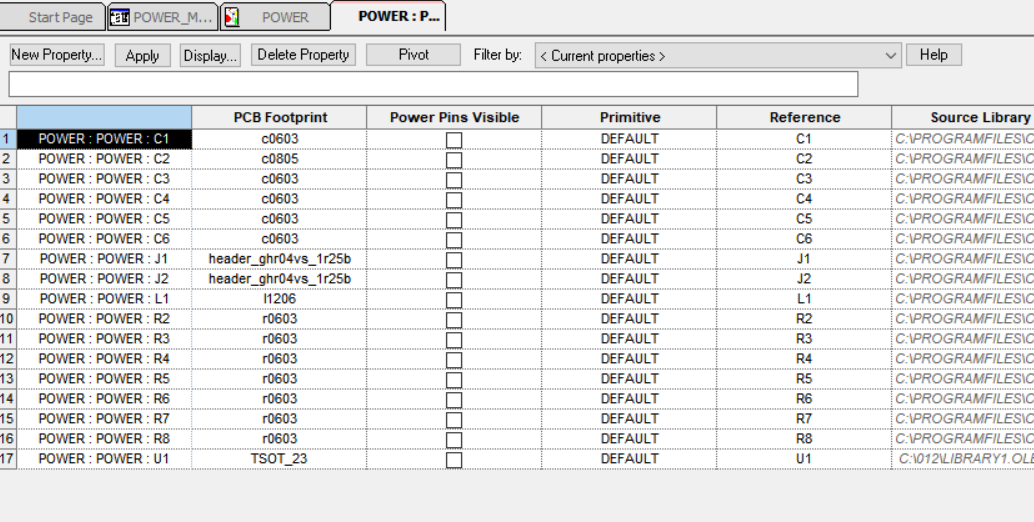

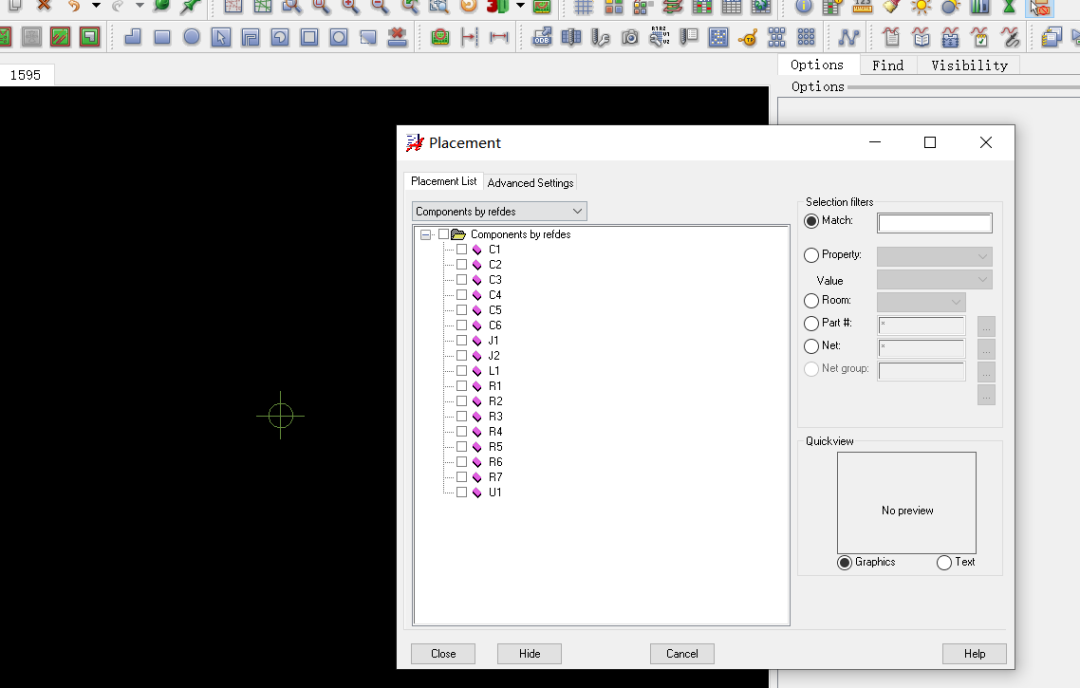

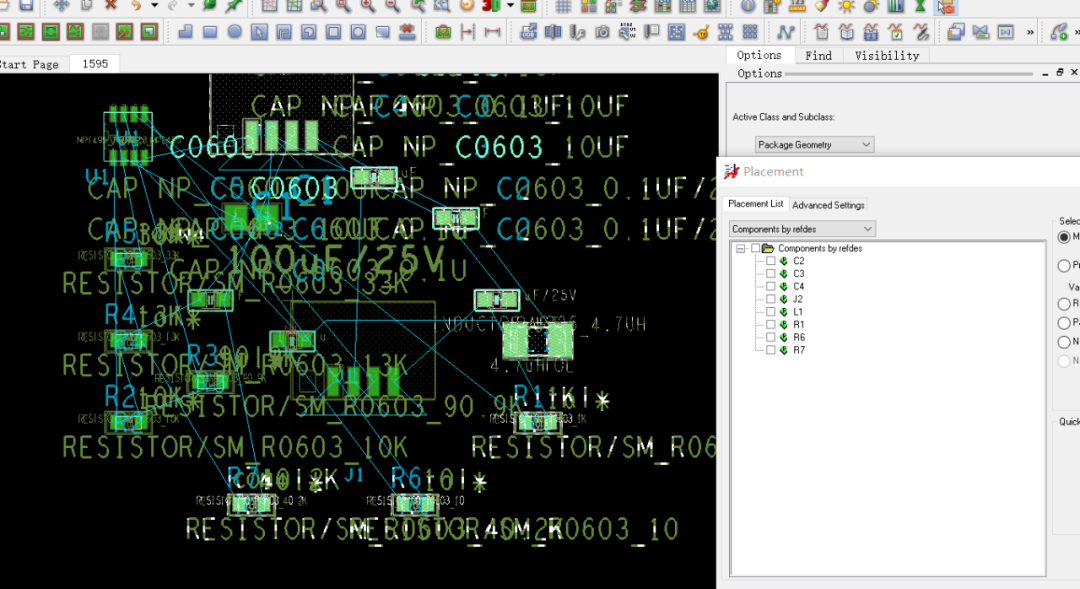

 加载元件封装后的情况。

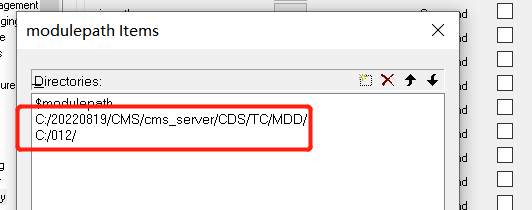

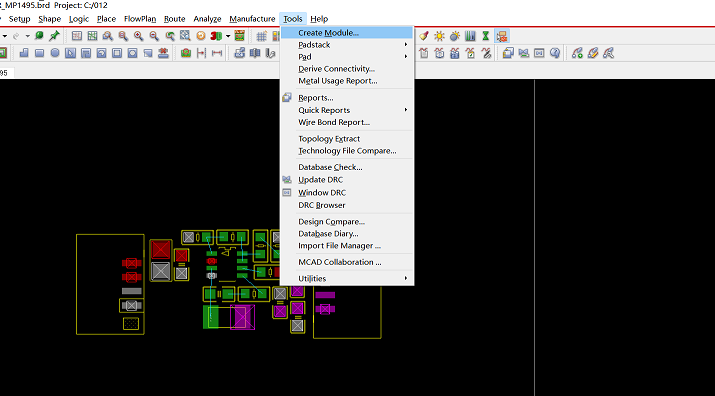

Allegro要调用mdd文件，去modulepath指定的路径中搜索，所以要先设置modulepath，然后将生成的mdd文件放入modulepath指定路径。

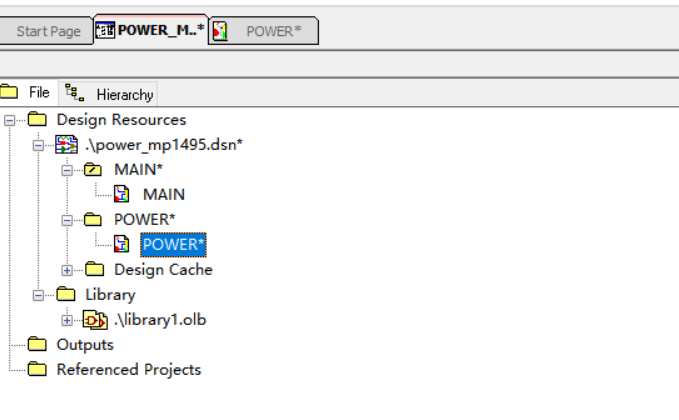

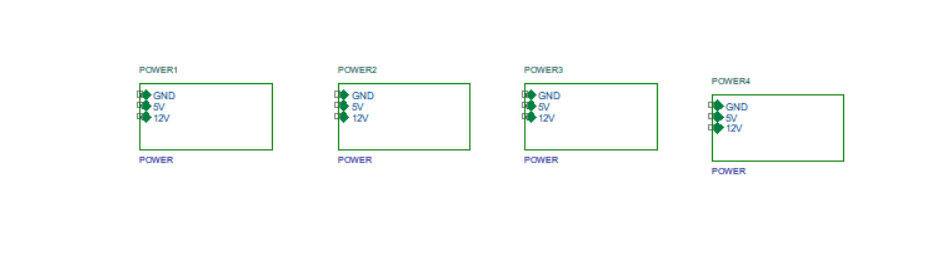

 在原理图里面放多个BLOCK图。

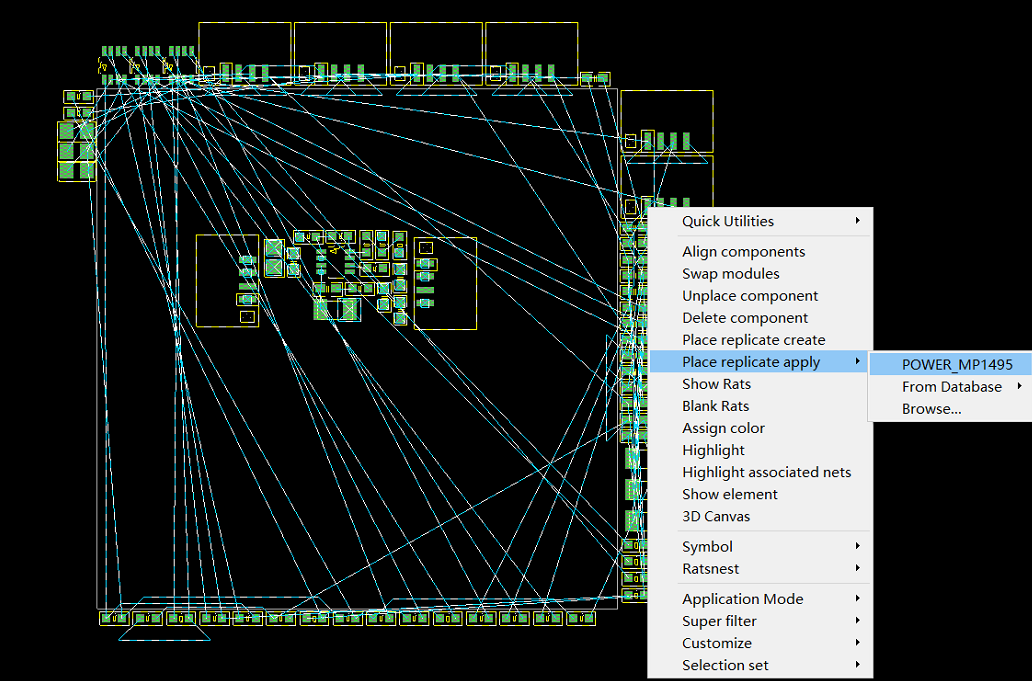

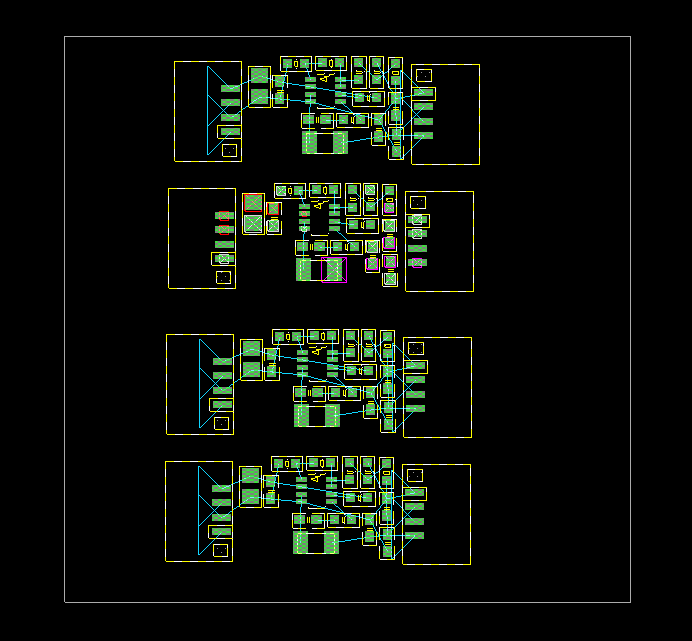

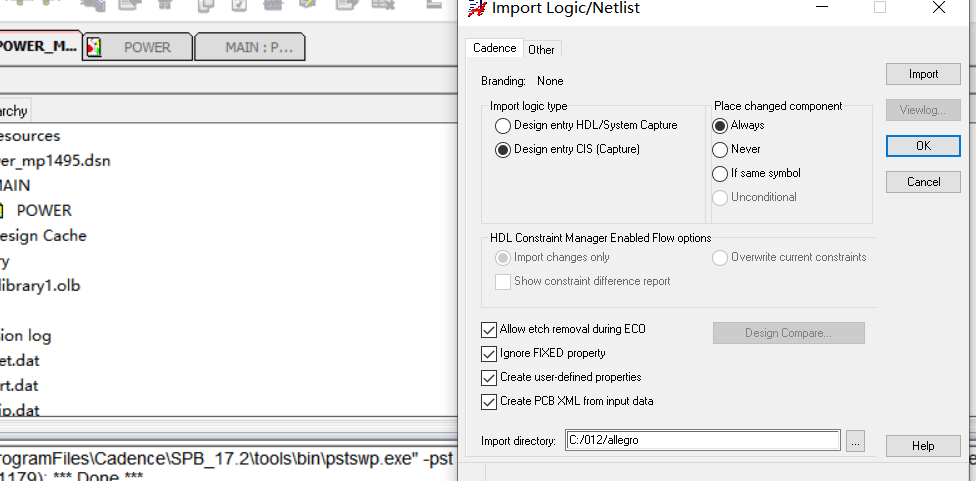

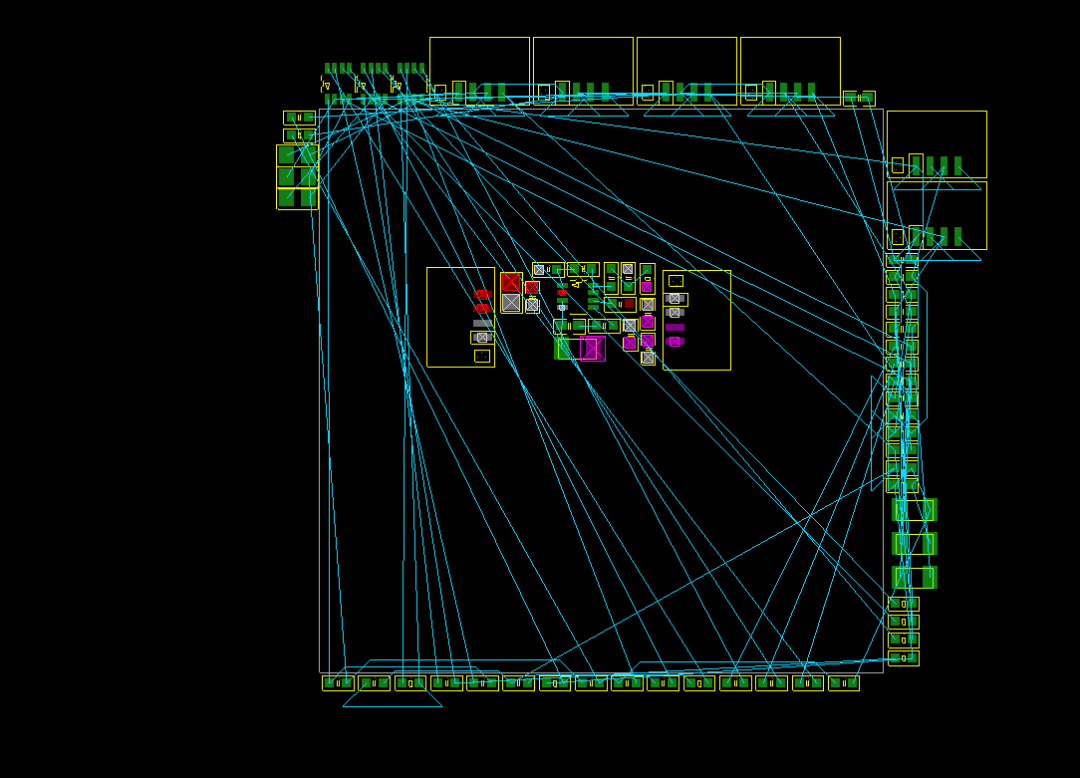

然后同步原理图，然后再次导入网络表。执行模块复用后的效果。
