如何在走线、铜皮、焊盘上显示网络名称

在Allegro软件16.6版本及以上版本，增加了显示网络名称的功能，方便进行布线设计。本文向大家讲解，如何将网络命令进行显示，具体的操作步骤如下所示：

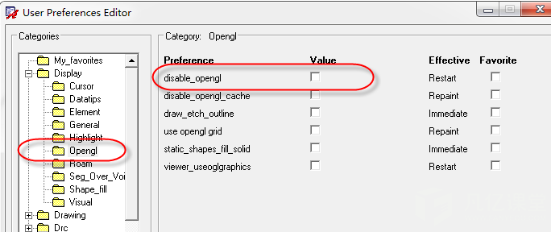

首先将Opengl模式开启，进入用户参数设置界面，在Display显示界面选择Opengl，右侧的第一项复选框不要勾选，如图1所示；

图1 开启Opengl模式示意图

开启Opengl模式之后，重新启动PCB软件，打开设计参数选项，点击Setup-Design Parameters，如图2所示；

 图2 打开设计参数设置示意图

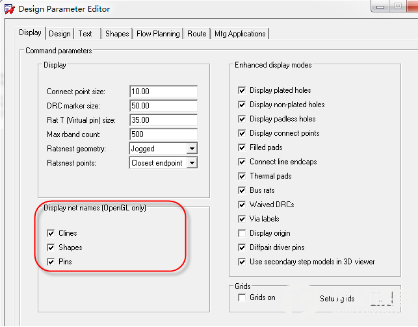

进入设置界面以后，选择Display选项，在Display net name的选项中，将下面三项的复选框进行勾选，目前只支持在走线、铜皮、焊盘上显示网络，如图3所示；

 图3 显示网络命令参数设置示意图

设置完参数之后，回到PCB界面，这样网络名称就会在走线、铜皮、焊盘上进行显示了。

上述，就是在Allegro软件中，在走线、铜皮、焊盘上显示网络名称的方法解析。
