Pspice在音频放大器设计中的应用

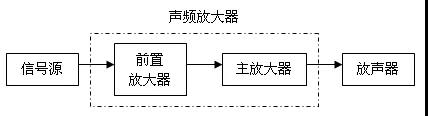

音频功率放大器是音响系统中的关键部分，其作用是将传声器件获得的微弱信号放大到足够的强度去推动放声系统中的扬声器或其它电声器件，使原声响重现。 一个音频放大器一般包括两部分,如图1所示：

由于信号源输出幅度往往很小，不足以激励功率放大器输出额定功率，因此常在信号功率放大器之间插入一个前置放大器将信号源输出信号加以放大，同时对信号进行适当的音色处理。

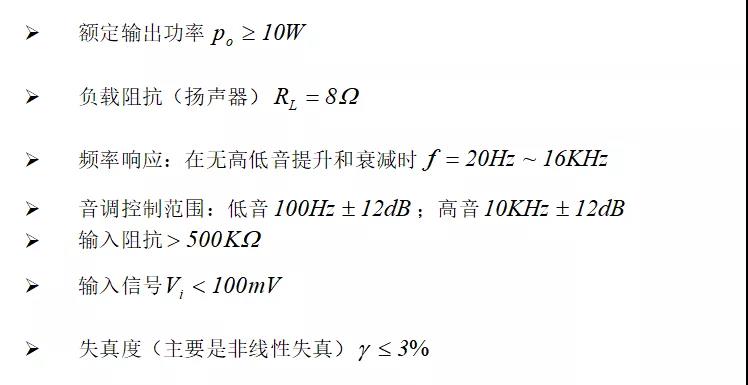

本文以音频放大器的设计为例说明Pspice在音频放大器设计中的应用。

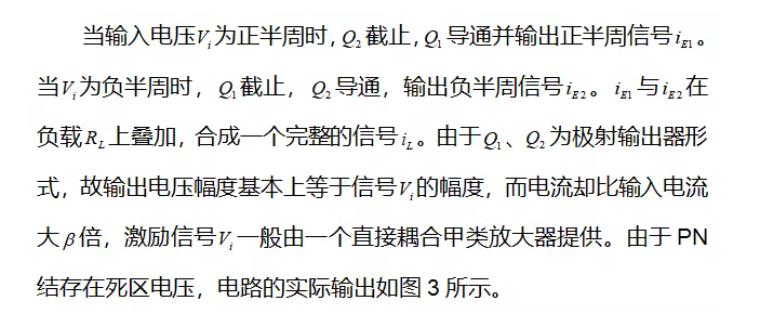

OCL放大器的基本原理是利用两只处于乙类工作状态的异型三极管的互补对称特性，使其轮番工作。如图2所示。

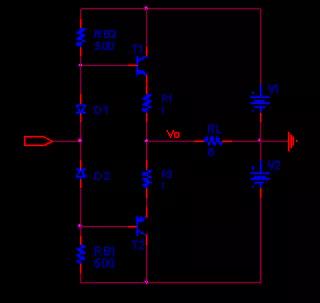

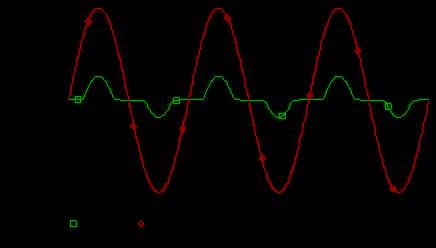

此电路存在波形的交越失真。如要使其正常工作，还要加工作点偏置及稳定附加措施。最简单的OCL电路如图4所示。
